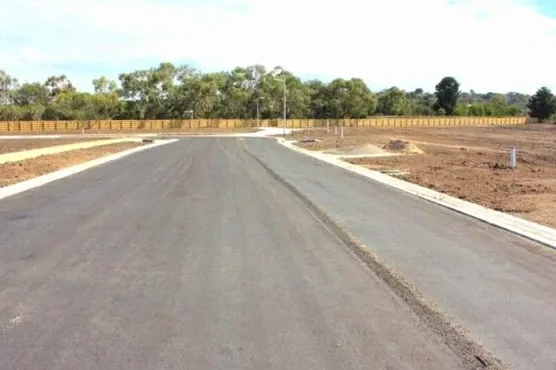

Bemessung starrer Fahrbahnen in Mülheim: Tragfähig planen, sicher ausführen

Letzte Woche standen wir auf einem Logistikareal im Mülheimer Hafen. Der Bauherr plante Betonfahrbahnen für 40-Tonner, aber der Untergrund zeigte alte Auffüllungen aus der Industriezeit. Ein simpler Standardaufbau hätte hier in fünf Jahren Risse bedeutet. Genau darum geht es bei der Bemessung starrer Fahrbahnen: die lokalen Bedingungen schon in der Planungsphase einzubeziehen. Wir kombinieren geotechnische Erkundung mit dimensionierten Plattenstärken, damit die Fahrbahn auch unter dynamischer Last funktioniert. In Mülheim spielen Faktoren wie die heterogenen quartären Ablagerungen über dem Ruhrsandstein eine Rolle, die man kennen muss. Für die Baugrunderkundung setzen wir je nach Fragestellung die Schürfgrube ein oder greifen auf den Plattendruckversuch zurück, um das Verformungsmodul direkt auf Planumshöhe zu prüfen.

Eine starre Fahrbahn ist nur so gut wie ihr Untergrund. In Mülheim entscheidet die Bettungsmodul-Ermittlung über die Lebensdauer der Betonplatte.

Unsere Leistungsbereiche

Methodik und Umfang

Der Mülheimer Untergrund ist geprägt von den Sedimenten der Ruhr und des Rumbachs. Unterhalb von etwa zwei bis vier Metern Auelehm und sandigem Kies steht häufig verwitterter bis klüftiger Sandstein aus dem Karbon an. Das Verformungsverhalten wechselt hier oft auf kurzer Distanz. Ein starrer Oberbau aus Beton reagiert darauf empfindlicher als Asphalt, weil er Lasten über Biegung abträgt. Die Plattendicke muss so gewählt sein, dass Zugspannungen aus Verkehrslast und Temperatur sicher aufgenommen werden. Unsere Nachweise stützen sich auf die RStO 12 sowie die ZTV Beton-StB. Entscheidend ist das Bettungsmodul des Untergrunds, das wir nicht aus Tabellen abschätzen, sondern über statische Plattendruckversuche ermitteln. Die Bewehrung planen wir in der Regel als durchgehend bewehrte Betondecke, wenn die Fugenarmut im Vordergrund steht. In Mülheim ist zudem zu beachten, dass der Grundwasserspiegel in den flussnahen Quartieren saisonal bis nahe an die Planumsebene ansteigen kann. Eine gut dimensionierte Frostschutzschicht ist hier Pflicht, sonst drohen Hebungen durch Eislinsenbildung im strengen Winter.

Bemessung starrer Fahrbahnen in Mülheim: Tragfähig planen, sicher ausführen — Technische Referenz — Mulheim

Lokaler geotechnischer Kontext

Die RStO 12 und die ZTV Beton-StB geben klare Vorgaben, aber die größte Unsicherheit bleibt der Baugrund. Gerade in den nördlichen Stadtteilen Mülheims, wo der Bergbau über Jahrhunderte Spuren hinterlassen hat, können unentdeckte Tagesbrüche oder Senkungsmulden den starren Oberbau binnen weniger Jahre zerstören. Beton kann keine Setzungsdifferenzen ausgleichen. Eine Platte, die auf einem nachgiebigen Bereich aufliegt, reißt an der Unterseite, sobald die Biegezugfestigkeit überschritten wird. Das Tückische daran: Der Schaden zeigt sich oft erst Jahre nach der Abnahme. Wir bestehen deshalb auf einer gründlichen Baugrunduntersuchung vor der Bemessung. Ein weiteres Risiko ist das sogenannte Pumping-Phänomen. Dringt Wasser durch Fugen oder Risse ein und steht die Fahrbahn auf einem erosionsanfälligen Planum, wird bei jeder Überfahrt Feinmaterial ausgeschwemmt. Die Platte höhlt aus und klafft dann plötzlich an den Querfugen. Mit einer gut abgestuften, filterstabilen Tragschicht unter dem Beton lässt sich das beherrschen.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: kontakt@geotechnik.sbs

Referenznormen

RStO 12 – Richtlinien für die Standardisierung des Oberbaus von Verkehrsflächen, ZTV Beton-StB 07 – Zusätzliche Technische Vertragsbedingungen und Richtlinien für den Bau von Tragschichten mit hydraulischen Bindemitteln und Fahrbahndecken aus Beton, DIN EN 13877 – Betonfahrbahnen: Anforderungen und Prüfverfahren, TL Beton-StB 07 – Technische Lieferbedingungen für Baustoffe und Baustoffgemische für Tragschichten mit hydraulischen Bindemitteln und Fahrbahndecken aus Beton

Referenzparameter

Parameter	Typischer Wert
Plattendicke (unbewehrt)	220 – 280 mm (BK 100)
Plattendicke (durchgehend bewehrt)	180 – 240 mm
Verformungsmodul Ev2 auf Planum	≥ 120 MN/m²
Frostschutzschicht	0/32 oder 0/45, min. 50 cm
Bewehrungsgrad (längs)	0,70 – 0,85 %
Fugenabstand (unbewehrt)	≤ 5,0 m (Plattenlänge)
Betonfestigkeitsklasse	C30/37 (LP) bis C35/45
Expositionsklasse	XF4, XM2 (Tausalz + Verschleiß)

Häufige Fragen

Was kostet die Bemessung einer starren Fahrbahn in Mülheim?

Die Kosten für die geotechnische Erkundung und die rechnerische Dimensionierung einer starren Fahrbahn liegen in Mülheim typischerweise zwischen 1.940 € und 5.110 €. Der Preis hängt von der Flächengröße, der Anzahl der erforderlichen Sondierungen und dem Umfang der statischen Nachweise ab.

Welche Betongüte wird für Industrieflächen im Hafenbereich empfohlen?

Für hochbelastete Flächen wie im Mülheimer Hafen empfehlen wir mindestens C30/37 mit Luftporenmittel (LP). Die Expositionsklasse XF4 deckt den Tausalzangriff ab, XM2 den starken Verschleiß durch Gabelstapler und Container-Handling.

Ist in Mülheim mit Bergsenkungen unter der Fahrbahn zu rechnen?

In Teilen Mülheims, vor allem nördlich der Ruhr, gibt es alte Bergbaugebiete. Vor der Bemessung ist eine Recherche im Grubenbild des Landes NRW nötig. Wir empfehlen bei Verdacht auf Tagesbrüche oder Senkungsmulden eine weichere Fugenausbildung oder den Übergang auf eine flexible Bauweise.

Wie lange dauert die Planung und Bemessung einer Betonfahrbahn?

Von der ersten Baugrunderkundung bis zum prüffähigen Bemessungsbericht vergehen in der Regel zwei bis drei Wochen. Wenn alle Sondierergebnisse vorliegen, kann die reine Dimensionierung samt Bewehrungs- und Fugenplan innerhalb von fünf Arbeitstagen abgeschlossen werden.
