Bemessung von Schottersäulen für Baugrund in Mülheim an der Ruhr

Q: Wann sind Schottersäulen in Mülheim sinnvoller als eine klassische Pfahlgründung?

Schottersäulen eignen sich besonders, wenn unterhalb von weichen Auenlehmen oder lockerem Ruhrsand in erreichbarer Tiefe ein tragfähiger Horizont ansteht. Sie verbessern den gesamten Baugrundkörper und wirken gleichzeitig als Vertikaldräns, was die Bauzeit verkürzt. Eine Pfahlgründung wird erst dann wirtschaftlich konkurrenzfähig, wenn sehr hohe Einzellasten abgetragen werden müssen oder der verbesserungsfähige Horizont mehr als 15–18 Meter mächtig ist.

Q: Mit welchen Kosten muss ich für die Bemessung und Ausführung rechnen?

Für die reine Bemessung inklusive Baugrunderkundung und statischer Berechnung liegt der Aufwand je nach Projektgröße zwischen 1.450 und 5.050 Euro. Die Ausführungskosten hängen stark von der Säulenanzahl und der Einbautiefe ab und werden auf Basis unseres Leistungsverzeichnisses separat bei Tiefbaufirmen angefragt.

Q: Wie wird die erreichte Tragfähigkeit der Säulen nachgewiesen?

Der Nachweis erfolgt nach DIN 4094-3: Wir führen Rammsondierungen (DPM) im Zentrum der Säule durch und setzen Lastplattendruckversuche auf dem abgeglichenen Säulenkopf an. Dabei muss der dynamische Verformungsmodul Evd den in der Bemessung angesetzten Steifemodul erreichen, sonst wird die Rüttelenergie lokal erhöht oder das Raster verdichtet.

Die Geologie entlang der Ruhr stellt Bauherren in Mülheim regelmäßig vor Herausforderungen: In den Flussauen lagern weiche Auenlehme und locker gelagerte Sande, die unter Last ungleichmäßig nachgeben. Genau hier kommt die Rüttelverdichtung oft an ihre Grenzen, während das gezielte Einbringen von Schottersäulen einen direkten Lastabtrag in tiefere, tragfähigere Schichten ermöglicht. Unser Team plant die Säulenanordnung so, dass die natürliche Tragwirkung des umgebenden Bodens aktiviert wird – ein wirtschaftlicher Vorteil, der sich bei Projekten in den Hanglagen zwischen Saarn und Holthausen immer wieder auszahlt. Für sehr heterogene Untergründe kombinieren wir die Bemessung mit einem vorlaufenden CPT-Versuch, um die Schichtgrenzen zentimetergenau zu erfassen, bevor die Rütteltiefe festgelegt wird.

Eine richtig bemessene Schottersäule nutzt den Seitendruck des umgebenden Bodens als Stütze – der Baugrund wird Teil des Tragwerks.

Unsere Leistungsbereiche

Methodik und Umfang

Mülheim zählt rund 170.000 Einwohner und ist geprägt von einem Wechsel aus dicht bebauten Tallagen und den Höhen des Ruhrtals. Der Grundwasserstand schwankt hier stark mit der Wasserführung der Ruhr – ein Faktor, den wir bei der Bemessung von Schottersäulen systematisch einbeziehen. Die Säulen wirken als Vertikaldräns und beschleunigen die Konsolidierung bindiger Schichten, was gerade bei lehmigen Böden auf der Eppinghofer oder der Mellinghofer Seite die Setzungszeit drastisch verkürzt. Über die Korngrößenanalyse weisen wir vorab die Sieblinie des Einbaumaterials nach, denn nur ein definiert abgestuftes Grobkorn garantiert die dauerhafte Filterstabilität gegenüber dem anstehenden Feinkorn. Die Auslegung erfolgt nach DIN EN 14731, wobei wir für jede Baugruppe einen Einzelsäulen- oder Gruppenbemessungsnachweis führen: Grenzzustand der Tragfähigkeit, Setzungsberechnung im Gebrauchszustand und Kontrolle der Horizontalspannungen im umgebenden Boden.

Bemessung von Schottersäulen für Baugrund in Mülheim an der Ruhr — Technische Referenz — Mulheim

Lokaler geotechnischer Kontext

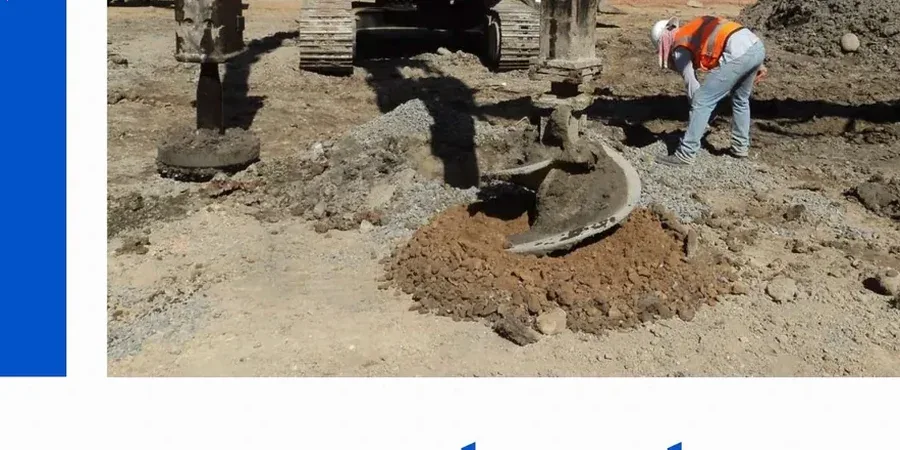

Das Schwergewicht auf der Baustelle ist der Tiefenrüttler – ein bis zu 12 Tonnen schweres Gerät, das hängend am Seilbagger den Kies mit Druckluft in den Boden stopft. In Mülheims engen Wohnstraßen zwischen Dümpten und Styrum ist die Logistik entscheidend: Die Zufahrt für Sattelzüge mit dem Schottermaterial muss stehen, und die Rüttelenergie wird so gesteuert, dass benachbarte Altbauten keine schädlichen Schwingungen abbekommen. Ein messtechnisches Monitoring mit Schwingungsaufnehmern läuft bei jedem Meter Einbautiefe mit. Das größte technische Risiko liegt in unentdeckten Hohlräumen oder alten Bergwerksschächten aus der Zechenzeit – hier hilft eine vorausgehende seismische Refraktion, um Fehlstellen zu orten, bevor der Rüttler aufsetzt. Ohne diese Voruntersuchung kann es zu Materialverlust in den Untergrund kommen, was den Verbesserungsfaktor lokal zunichte macht.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: kontakt@geotechnik.sbs

Referenznormen

DIN EN 14731:2005-06, DIN 4094-3, DIN 4017 (Grundbruch), DIN 4019 (Setzungen), Eurocode 7 (EN 1997-1:2004)

Referenzparameter

Parameter	Typischer Wert
Üblicher Säulendurchmesser	0,60 – 1,20 m
Maximale Einbautiefe (Rüttler)	bis 18 m unter GOK
Bemessungsverfahren	Priebe-Methode, FE-Modell (Plaxis)
Verbesserungsfaktor n₀	1,5 – 4,0 (abhängig von Austauschfläche aₛ)
Setzungsreduktion	40 – 80 % gegenüber unbehandeltem Boden
Kontrollprüfung nach Einbau	Rammsondierung DPM, Lastplattendruckversuch
Erforderliche Materialkörnung	d₅ ≈ 40–75 mm, Cu > 3, Feinanteil < 5 %
Relevante Norm	DIN EN 14731:2005-06, DIN 4094-3

Häufige Fragen

Wann sind Schottersäulen in Mülheim sinnvoller als eine klassische Pfahlgründung?

Schottersäulen eignen sich besonders, wenn unterhalb von weichen Auenlehmen oder lockerem Ruhrsand in erreichbarer Tiefe ein tragfähiger Horizont ansteht. Sie verbessern den gesamten Baugrundkörper und wirken gleichzeitig als Vertikaldräns, was die Bauzeit verkürzt. Eine Pfahlgründung wird erst dann wirtschaftlich konkurrenzfähig, wenn sehr hohe Einzellasten abgetragen werden müssen oder der verbesserungsfähige Horizont mehr als 15–18 Meter mächtig ist.

Mit welchen Kosten muss ich für die Bemessung und Ausführung rechnen?

Für die reine Bemessung inklusive Baugrunderkundung und statischer Berechnung liegt der Aufwand je nach Projektgröße zwischen 1.450 und 5.050 Euro. Die Ausführungskosten hängen stark von der Säulenanzahl und der Einbautiefe ab und werden auf Basis unseres Leistungsverzeichnisses separat bei Tiefbaufirmen angefragt.

Wie wird die erreichte Tragfähigkeit der Säulen nachgewiesen?

Der Nachweis erfolgt nach DIN 4094-3: Wir führen Rammsondierungen (DPM) im Zentrum der Säule durch und setzen Lastplattendruckversuche auf dem abgeglichenen Säulenkopf an. Dabei muss der dynamische Verformungsmodul Evd den in der Bemessung angesetzten Steifemodul erreichen, sonst wird die Rüttelenergie lokal erhöht oder das Raster verdichtet.
